先週・先々週と低温試験室という装置の設置工事を行なって来ました。

メーカー物がある中で、低コストでの同等品を造って欲しいという依頼で受けさせて頂いたお仕事でした。

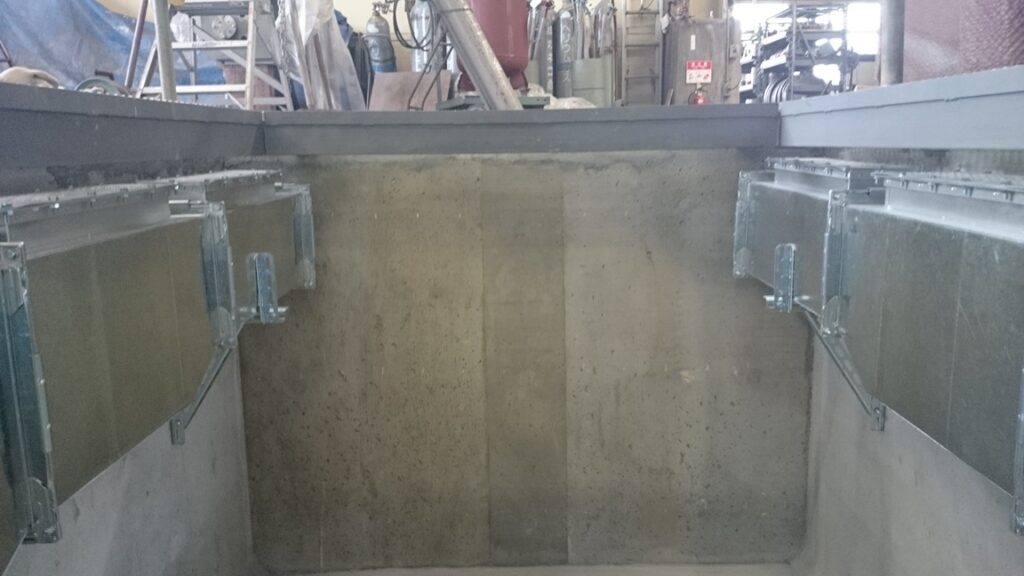

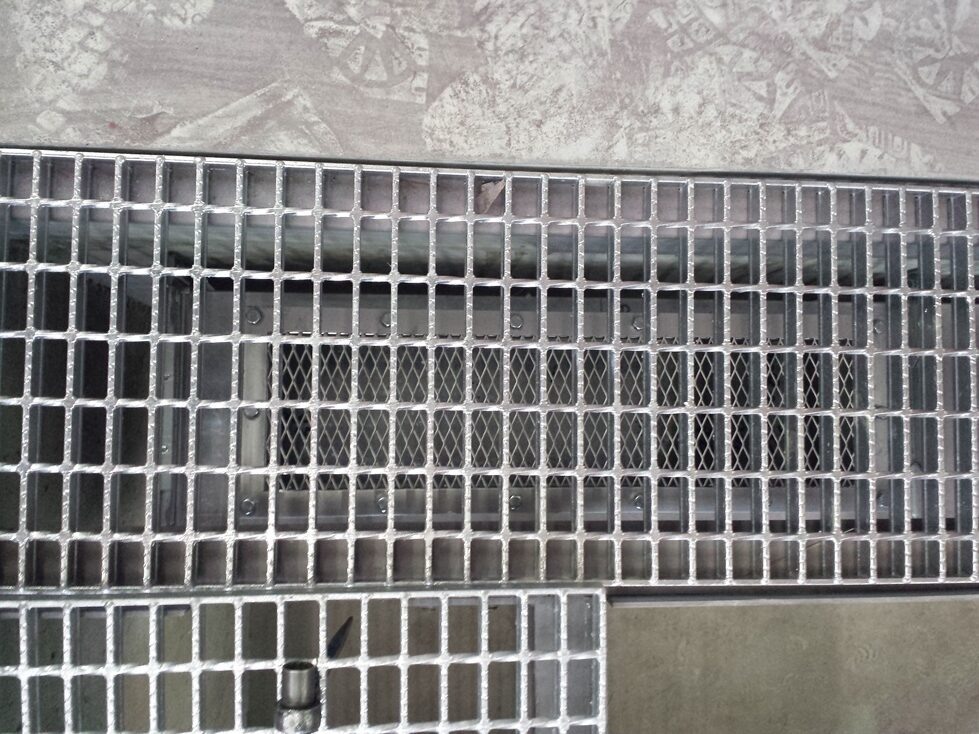

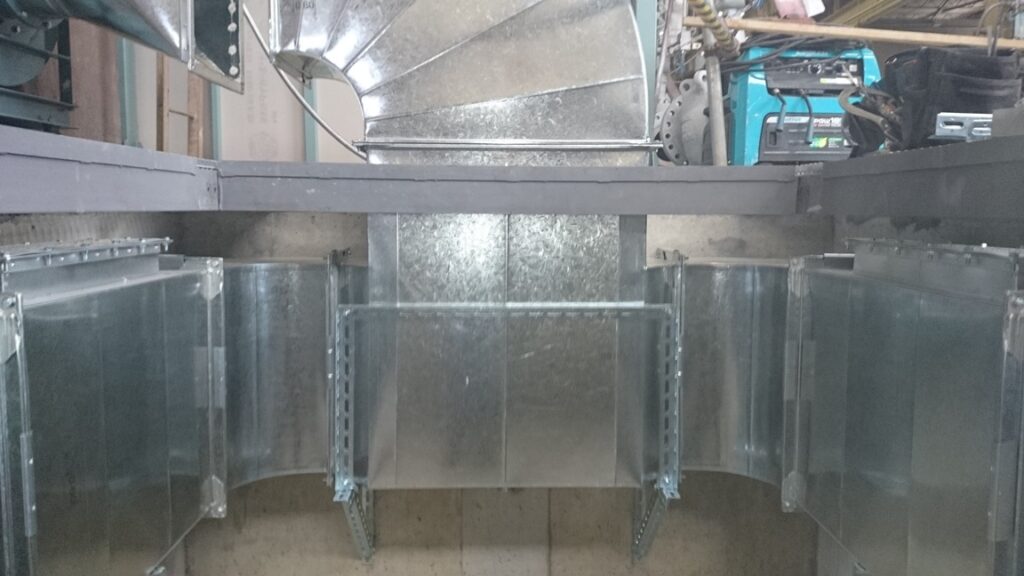

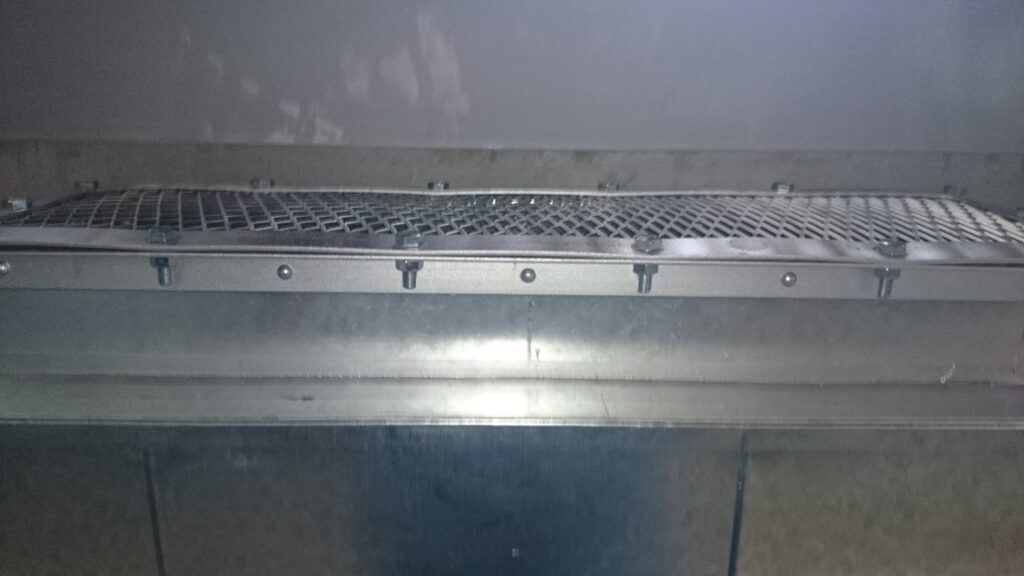

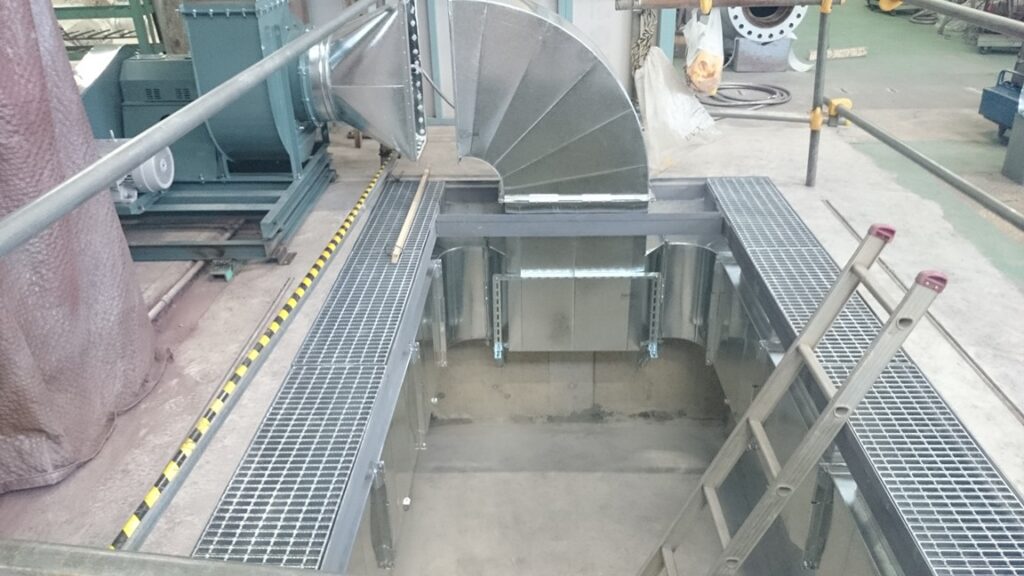

ピットに集塵ダクト取付。両サイドのグレーチングの下から集塵。

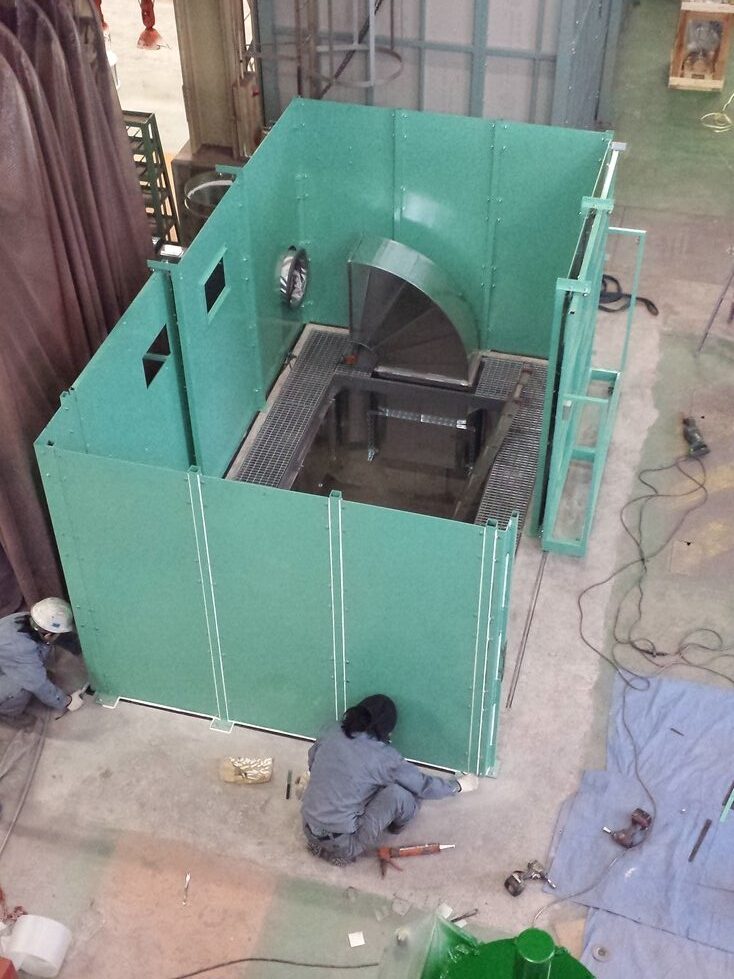

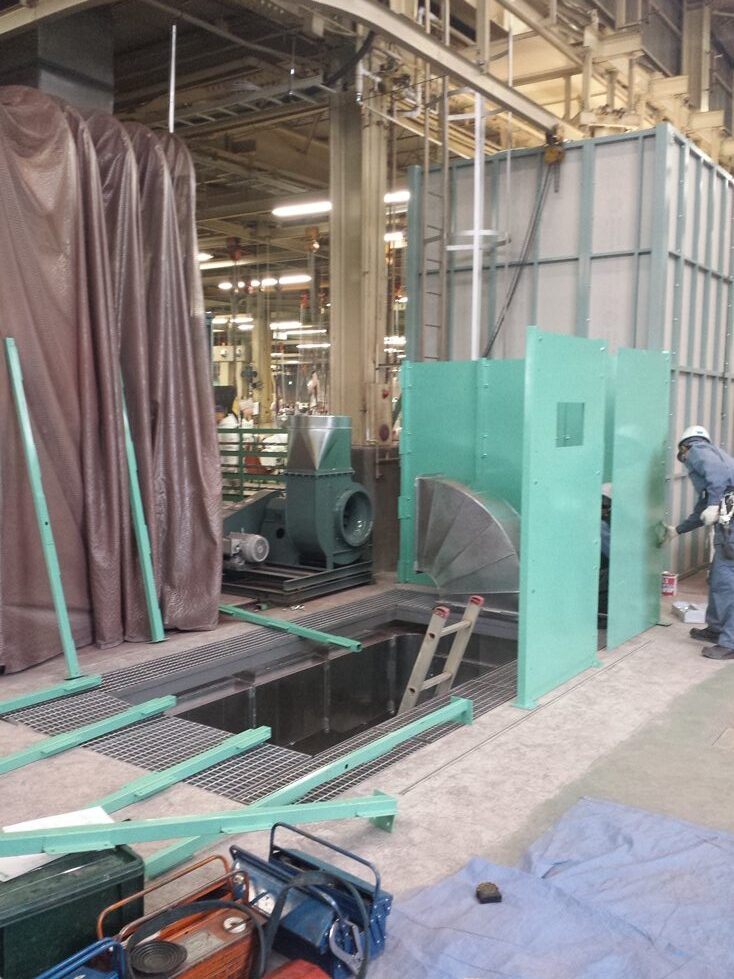

ピット真ん中には、別業者作成の試験槽が入り、落下防止用手すりをつけてもらってます。

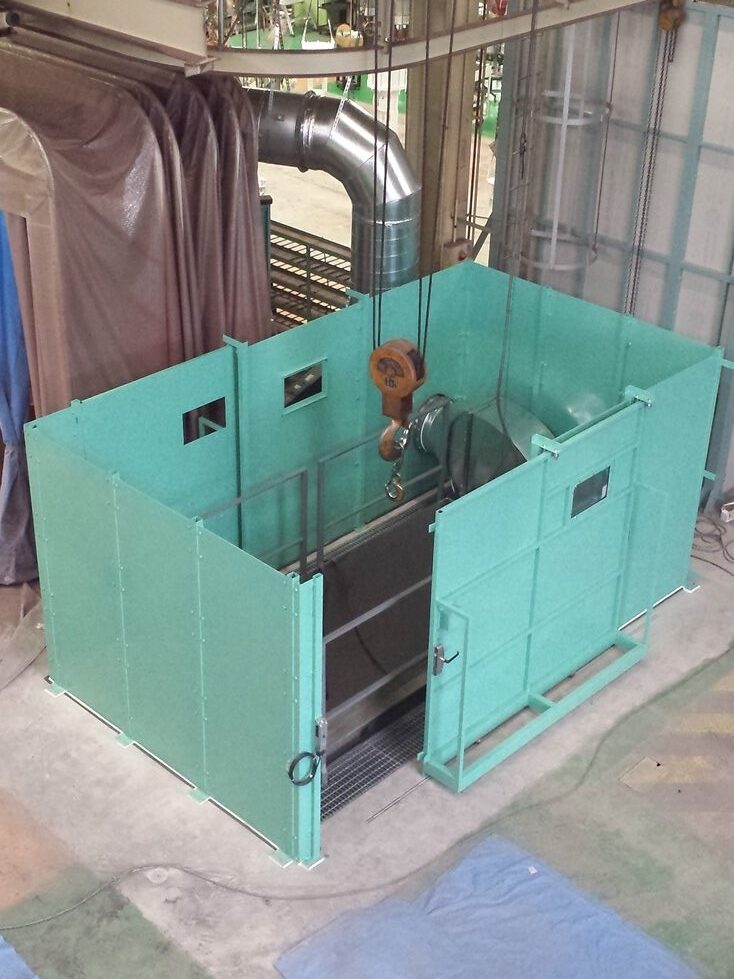

スライド扉、試験室壁面に計4ヵ所の【覗き窓】

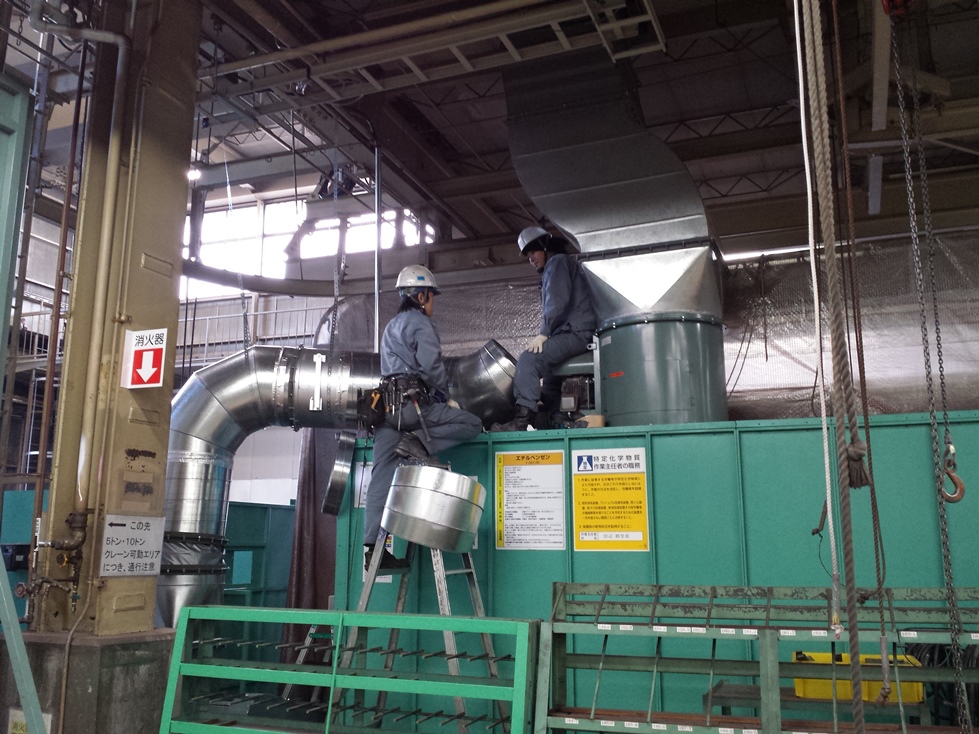

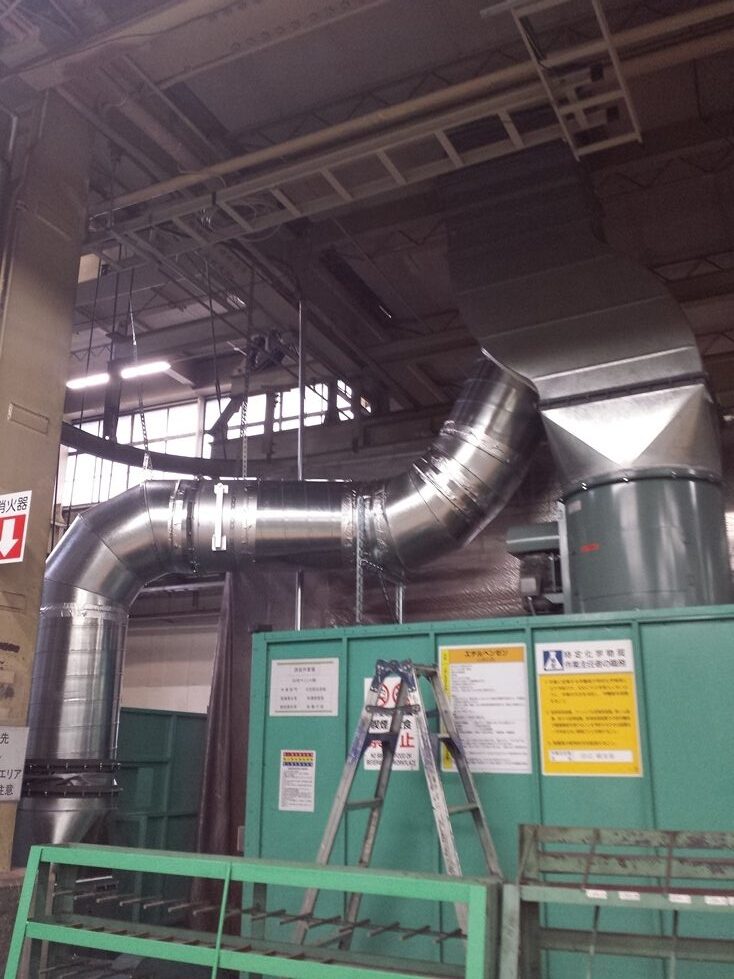

コストの問題等があったので、ユーザー様の指示の下、排気ダクトは隣の塗装ブースの排気に合流。多少、逆流したので、今後としては、切替用にモータダンパーの取付を検討。

残るは、電気配線を行なって頂き、試運転！

仮試運転時は、風速計を忘れてしまい、ちゃんと測定してはいないが、スモークテスター（たばこの煙）では、うまく気流が出来たことを確認してもらいました。

試験室寸法：4200*2400*H2000（スライド扉；2ヵ所）

送風機：マイルドファン　5.5kw

排気ダクト：φ550（気流状態確認用にフラップダクト取付）
