連投！篤です。
今回は、
【繊維集塵工事（ブログ）】と工事日が重なっての
【袋詰め作業場の集塵ダクト工事】です。
元々集塵機は設置されているが、ダクト施工がめちゃくちゃ！
φ75を枝分かれして、「7カ所！（全部φ75通し）」
ダクト内搬送速度…※1 はめちゃくちゃ！もちろん、ダクトに大量の粉塵が堆積している。
（「こりゃぁ…吸わないだろうな…？！」
今回は、
新規集塵機に入替！それに伴うダクトを設計して、搬送速度をちゃんと考慮したダクトを施工！
元々の
集塵機（既存）は同棟内に移設し、別の集塵箇所を新規に追加！そのダクトを施工！
【繊維集塵工事】→新潟県の南の方！
今回、
【袋詰め作業場の集塵ダクト工事】→新潟県の北の方！
北へ南へ行ったり来たり！
平日工事予定でしたので、当初は、3名くらいでチクリチクリと施工するのかと思ってましたが、お客様の計らいで、既存集塵機の移設が【OK!】となり、どんどんダクト工事が出来ました。
（おかげで、4日間を見てましたが、2.5日間で完全終了！！人数は4名と増えてますが…）
施工中の写真は忘れていたので、
ダクト工事施工後の写真を以下に添付します。
まずは、
ダクトのやり直し＋新規集塵機 側

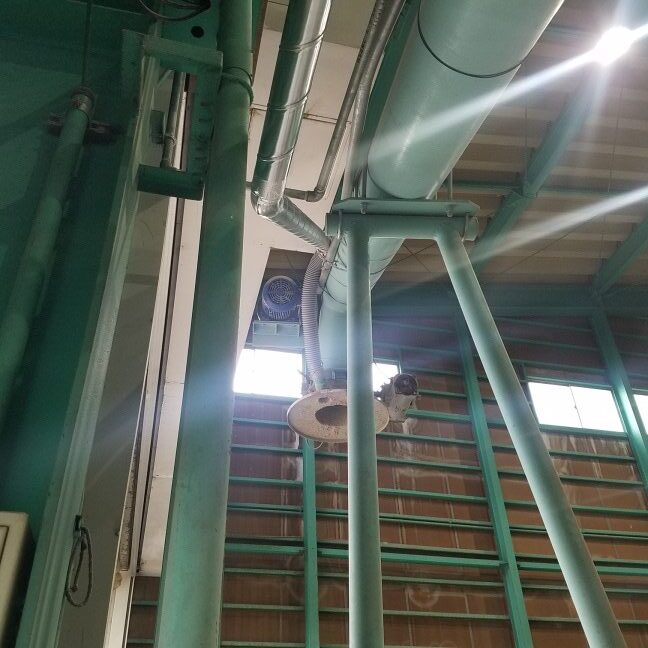

末端部分の集塵ダクト風景

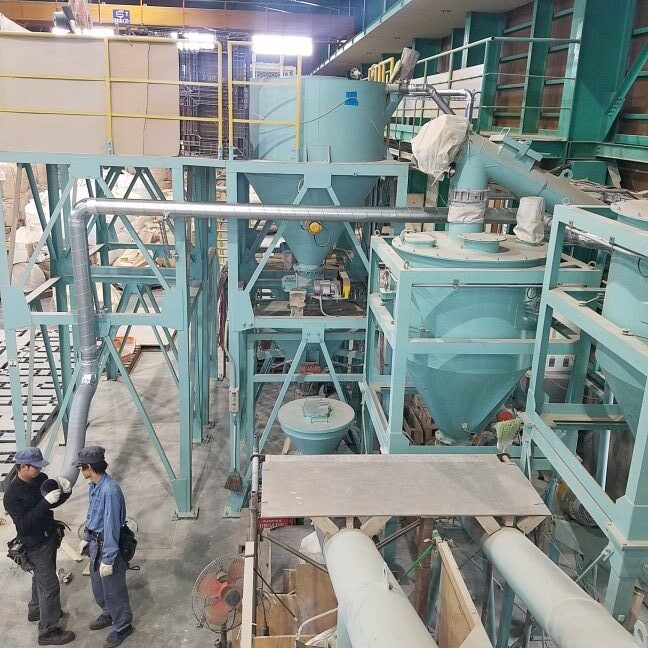

中間部のダクト風景（ここ、元々φ150*1口）
追加で、φ150*1口、計、2口に！！
こちらは、新規追加で頂いたダクト施工写真

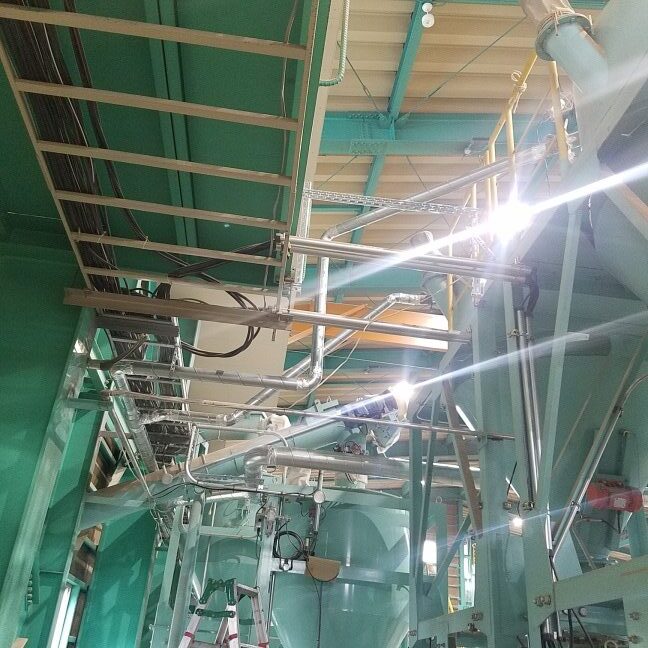

末端部のダクト施工写真

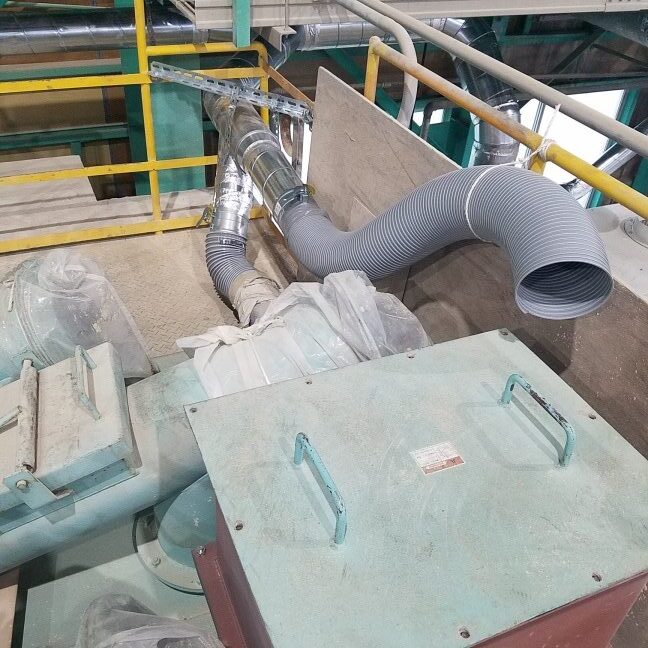

（ちょっと、ライトの反射・逆光で見えにくい）φ75ダクトが2ライン 左のメインダクトから、右上に接続されています。
こちらは、
既存集塵機の移設先＋新規ダクト工事 側

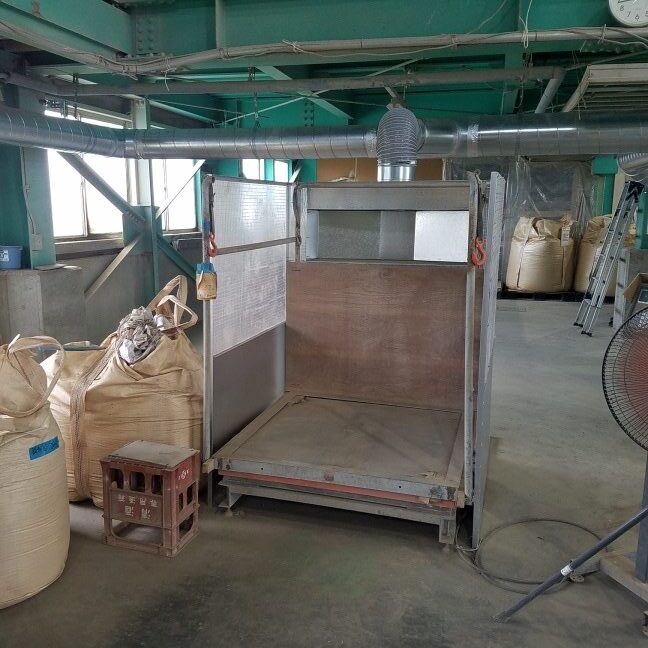

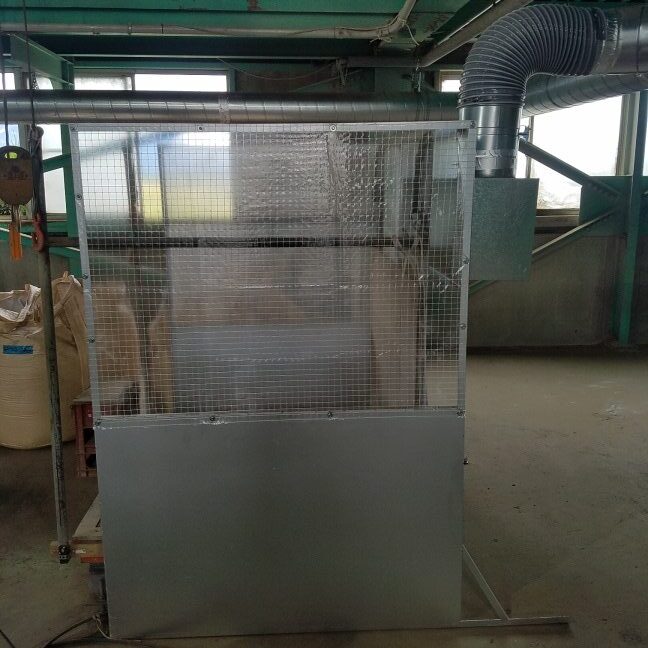

計量機になっており、空1tonパックを乗せて、別の飼料同士を空の方に入れる（飼料入りはクレーンで吊ります）
囲いの奥側に、W1200 mm*H350 mm の開口のフードを取り付け
うしろに集塵フードが飛び出している
ダンパーを取り付け、ダクトホースで接続

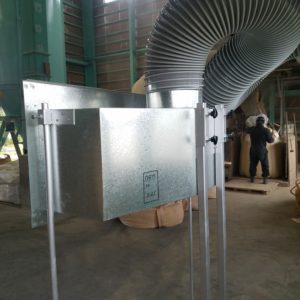

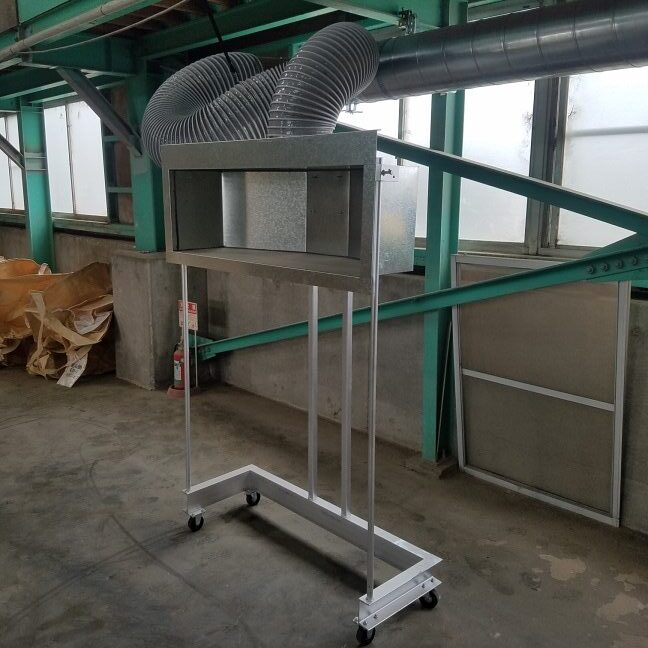

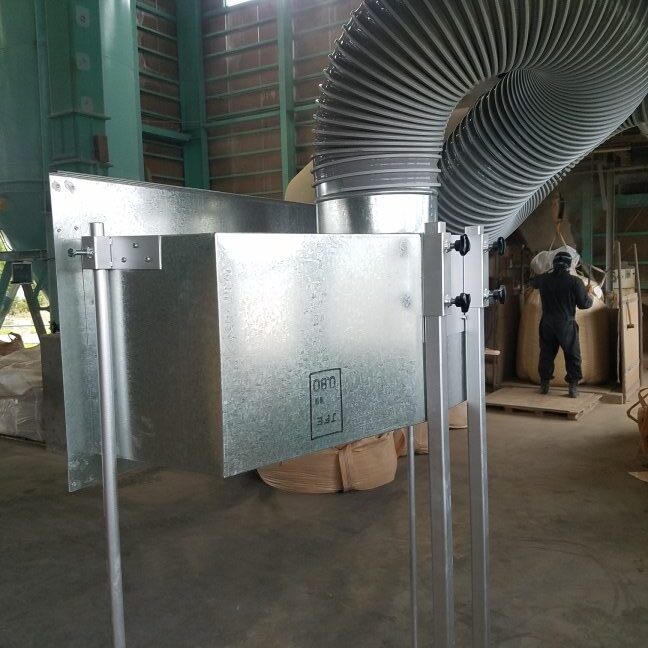

こちらは、囲いと同じようにフォークリフトを活用し、袋詰め作業するように作った集塵フード
一応、高さの変動出来るようにしてみました
フードの寸法は、囲いのやつと同じです
ダクトのやり直し＋新規集塵機 側
ダクト径：φ300→φ250→φ175→φ150→φ100→φ75
吸口数：φ75*6ヶ所、φ150*3ヶ所
既存集塵機の移設先＋新規ダクト工事 側
ダクト径：φ300→φ250
吸口数：φ250*2ヶ所
※こちらは、どちらかの集塵箇所1箇所でのみ運転を行なう。という条件
（2箇所同時集塵は行なわない！）
※1…搬送速度
ダクト内を粉塵が流れる速度のこと。
風速を固定することで、ダクトの径を計算。どこの箇所でも同風速で粉塵が流れていく。このことにより、ダクト内での粉塵堆積を解消しやすくなります。
