ご覧頂きありがとうございます。
焼き入れ炉の排熱ダクトライン排熱ファン異音の為各種部品交換、羽根車の掃除を行ってまいりました。
主に吸っているのは熱と油煙です。
↑今回の交換部品(新品)です。
Vベルト、プーリ2個、シャフト、ピロブロックを交換致します✌
↑解体スタートです✌
既存ダクトを解体して排気ファンの羽根車を取り出せるように段取りをします。

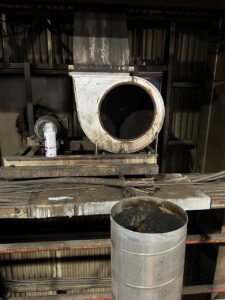

↑羽根車及び各種取り外し完了です!
熱で固くなっているかと思いましたが何とか無事に取り外しできました!
↑取り外した羽根車、ダクトです。
今回は部品交換ですが、付着が確認されたので掃除をしていきます。
↑掃除完了です✌イエーイイエーイ✌
排熱の中に少し油煙も含む為錆等が出ておりましたが破損もなく安心しました✌
↑今回取り外した部品です。
異音の原因はピロブロック(右側)でした、内部のベアリングが稼働不良を起こしておりました。
↑各種復旧作業です。
復旧後異音はなくなりスムーズに運転出来ました!
今回の作業
排熱ファン 1.5kw部品交換Vベルト、シャフト、ピロブロック、プーリ2個
3人*半日※移動含まず
今回は1.5kwなのでそこまで大きいファンではないのでそんなに時間はかかりませんでしたが大きさによっては
お時間がかかる場合がございます。
大きくても対応可能ですのでお気軽にお問い合わせください。
ご覧頂きありがとうございました。
