地元で店舗・工場移設に伴い、塗装設備も移設して欲しい。

ということで、工事を行ないました。



元々は（500*500フィルター枠）4行×4列×2台での設備でしたが、今回の引っ越し先は天井が高くなるということで、【既存のブース】＋【新規ブース】の計4台での塗装ブースとなります。

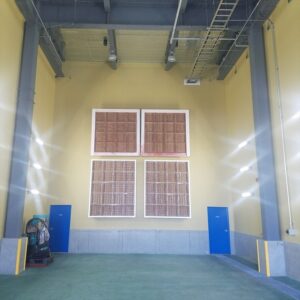

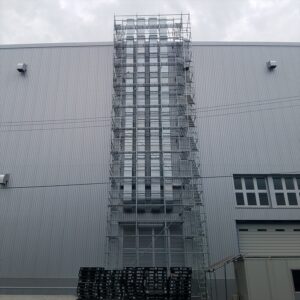

左：塗装ブース（4台）　右：排気ダクト（屋外）

ブース：4列×4行×2台、5列×4行×2台

排気ダクト：625×625×2ライン、550×550×2ライン（亜鉛引き製）

建物高さ：19ｍ

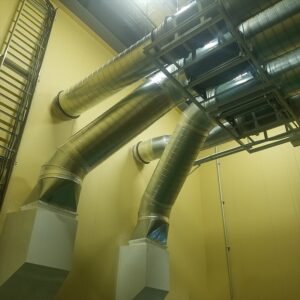

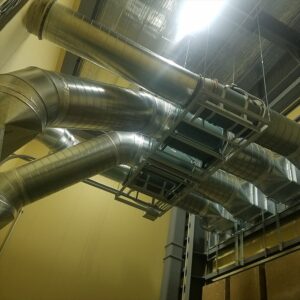

内部（ファン設置・ダクト接続）状況…機械室

既存ブース：φ350（丸貫通）×2か所…右写真上部

新規ブース：φ700（四角貫通）×2か所…右写真下部

排気側（屋外壁貫通付近）防火ダンパーを取付

苦労した点としては、

天井が高い（9000ｍｍ）ということ！出入口の高さは一般的な扉サイズ（1800ｍｍくらい）ということで昇降作業車が入ることが出来ず、タワー足場を組んでの作業。

ファン自体の吊り上げ作業も手作業と大変でした。



6月後半～（3～4日間で定期的に工事入り）7月末にて全行程作業完了。

（写真は載せてませんが、コンプレッサーの排気ダクト工事も行ないました）
